El oscilador Armstrong

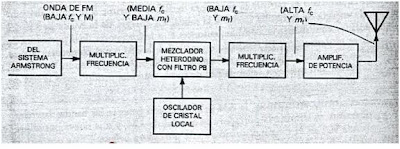

Uno de los primeros sistemas utilizados por los transmisores de radiodifusión FM fue el sistema Armstrong, que se ven en los diagramas de bloques El sistema Armstrong utiliza un desfasador y un modulador equilibrado. La señal de RF del oscilador a cristal se aplica al desfasador y al modulador equilibrado. Lo único que ocurre en el desfasador es un desfase de 90° de la señal sin modular. Tanto la señal de AF moduladora como la señal de RF sin modular se aplican a la entrada del modulador equilibrado. En éste, la señal de RF está modulada en amplitud por la señal de AF, produciéndose las frecuencias de las bandas laterales superior e inferior. Sin embargo, recordemos que la acción de un modulador equilibrado es tal que la portadora de RF se suprime o se anula, dejando sólo la salida de la banda lateral a la salida. La energía de la banda lateral del modulador equilibrado se combina entonces con la frecuencia de la portadora de salida en el desfasador. El resultado es una señal de PM, cuya consecuencia será la FM si en primer lugar se integró la señal de audio. A continuación los circuitos procesan aún más esta señal de FM de banda estrecha produciendo la FM de banda ancha.
En el sistema Armstrong, la AM se utiliza para generar las bandas laterales. Seguidamente se elimina la portadora de la señal de AM, y una nueva portadora, desplazada 90° de la original, sustituye a la portadora original. Este proceso de sustitución de portadora, o reinserción de una nueva es sustitución de una antigua, se denomina reinserción de portadora. Como dijimos antes, es difícil obtener desviaciones de frecuencia muy amplias en sistemas de PM. Por ejemplo, es típica una desviación de frecuencia de 50 Hz por un MHz de señal. Una señal de 100 MHz con un factor de multiplicación de 100 presenta una desviación de 5 kHz. Esto es suficiente para una comunicación de voz FM con un ancho de banda de 10 kHz, pero no podría utilizarse para radiodifusión FM ya que requiere un ancho de banda de 200 kHz. Por tanto, la multiplicación por sí sola puede ser suficiente para comunicaciones móviles, pero una emisora de FM requiere una desviación máxima mayor con una frecuencia central menor; así pues, son necesarias la mezcla y la multiplicación. Sin embargo, se han creado sistemas para obtener una desviación de banda relativamente ancha con los sistemas PM Armstrong.
