Oscilador con red doble T

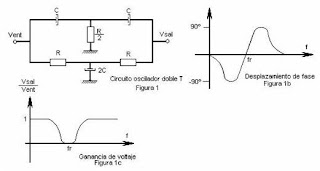

Este circuito se comporta como una red de adelanto atraso de fase (figura 1b). Existe una frecuencia fr para la cual el desplazamiento de fase es cero. La ganancia de voltaje es unitaria tanto para frecuencias altas como para frecuencias bajas.
La frecuencia fr en la cual cae a cero la ganancia de voltaje (figura 1c). Este filtro rechaza o atenúa las frecuencias cercanas a fr, estas también se llaman frecuencia de resonancia, de corte o de rechazo.

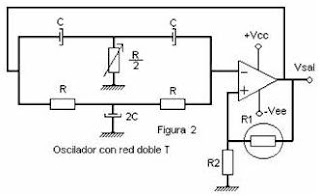

En la figura 2 se ve un oscilador doble T. La retroalimentación positiva se produce mediante el divisor de voltaje a la entrada no inversora. La retroalimentación negativa se obtiene mediante el filtro doble T. Se conecta la fuente de alimentación, la resistencia R1 de la lámpara es baja y la retroalimentación positiva es máxima. Conforme la oscilación va aumentando, la resistencia de la lámpara aumenta y la retroalimentación disminuye positiva. Al reducirse la retroalimentación las oscilaciones de salida se estabilizan en un nivel constante. Así es como la lámpara sirve para estabilizar el voltaje de salida.
En el filtro doble T se ajusta el valor de la resistencia R/2 en la práctica el circuito oscila a una frecuencia ligeramente distinta de la frecuencia ideal de rechazo. La frecuencia de oscilación debe acercarse a la frecuencia de rechazo, R1 debe ser mucho mayor que R2 en el divisor de voltaje.
En la figura 3 muestra otra posibilidad de controlar el nivel de resonancia. En este caso se usa un JFET como resistencia variable. El graduador o compuerta del JFET se conecta a la salida de un detector de pico negativo. Para cierto nivel de frecuencia de salida el detector de picos entrega un voltaje negativo continuo al graduador, o compuerta del JFET que incrementa o disminuye el valor de la resistencia en aproximadamente R/2. En ese momento el filtro doble T resuena y la salida de frecuencia del oscilador se estabiliza.
