El transistor bipolar es el más común de los transistores, y como los diodos, puede ser de germanio o silicio.

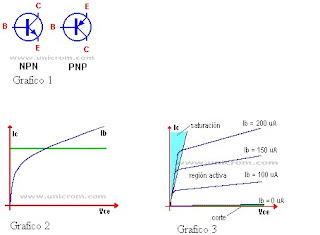

Existen dos tipos transistores: el NPN y el PNP, y la dirección del flujo de la corriente en cada caso, lo indica la flecha que se ve en el gráfico (1) de cada tipo de transistor.


El transistor es un dispositivo de 3 patillas con los siguientes nombres: base (B), colector (C) y emisor (E), coincidiendo siempre, el emisor, con la patilla que tiene la flecha en el gráfico de transistor.
El transistor bipolar es un amplificador de corriente, esto quiere decir que si le introducimos una cantidad de corriente por una de sus patillas (base), el entregará por otra (emisor) , una cantidad mayor a ésta, en un factor que se llama amplificación.
Este factor se llama ß (beta) y es un dato propio de cada transistor.
Entonces:
- Ic (corriente que pasa por la patilla colector) es igual a ß (factor de amplificación) por Ib (corriente que pasa por la patilla base).
- Ic = ß * Ib
- Ie (corriente que pasa por la patilla emisor) es del mismo valor que Ic, sólo que, la corriente en un caso entra al transistor y en el otro caso sale de él, o viceversa.
Según la fórmula anterior las corrientes no dependen del voltaje que alimenta el circuito (Vcc), pero en la realidad si lo hace y la corriente Ib cambia ligeramente cuando se cambia Vcc. Ver figura.

En el tercer gráfico las corrientes de base (Ib) son ejemplos para poder entender que a más corriente la curva es mas alta.

Elaborado por: Enmanuel angel
