El transistor de unión bipolar
El transistor de unión bipolar (del inglés Bipolar Junction Transistor, o sus siglas BJT) es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas entre sí, que permite controlar el paso de la corriente a través de sus terminales. La denominación de bipolar se debe a que la conducción tiene lugar gracias al desplazamiento de portadores de dos polaridades (huecos positivos y electrones negativos), y son de gran utilidad en gran número de aplicaciones; pero tienen ciertos inconvenientes, entre ellos su impedancia de entrada bastante baja.
Los transistores bipolares son los transistores más conocidos y se usan generalmente en electrónica analógica aunque también en algunas aplicaciones de electrónica digital, como la tecnología TTL o BICMOS.

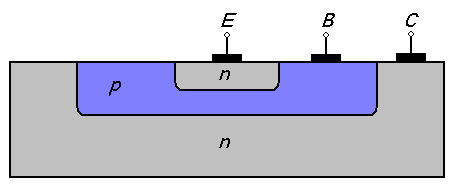

Un transistor de unión bipolar está formado por dos Uniones PN en un solo cristal semiconductor, separados por una región muy estrecha. De esta manera quedan formadas tres regiones:
* Emisor, que se diferencia de las otras dos por estar fuertemente dopada, comportándose como un metal. Su nombre se debe a que esta terminal funciona como emisor de portadores de carga.
* Base, la intermedia, muy estrecha, que separa el emisor del colector.
* Colector, de extensión mucho mayor.
La técnica de fabricación más común es la deposición epitaxial. En su funcionamiento normal, la unión base-emisor está polarizada en directa, mientras que la base-colector en inversa. Los portadores de carga emitidos por el emisor atraviesan la base, que por ser muy angosta, hay poca recombinación de portadores, y la mayoría pasa al colector. El transistor posee tres estados de operación: estado de corte, estado de saturación y estado de actividad.
Elaborado por: Enmanuel angel
