Oscilador LC

Un oscilador LC está formado por una bobina y un condensador en paralelo. Su funcionamiento se basa en el almacenamiento de energía en forma de carga eléctrica en el condensador y en forma de campo magnético en la bobina.

Funcionamiento del circuito

El condensador, en un tiempo igual a cero, ofrece una impedancia cercana a cero ohmios, por lo que permite que fluya una gran corriente a través de él, la cual va disminuyendo hasta que sus placas sean llenadas de tantas cargas positivas y negativas como lo permita el tamaño de las mismas y la permitividad eléctrica del aislante que hay entre ellas.

En este instante el condensador actúa como un aislante, ya que no puede permitir más el paso de la corriente, y se crea un campo eléctrico entre las dos placas, que es el que crea la fuerza necesaria para mantener almacenadas las cargas eléctricas positivas y negativas, en sus respectivas placas.

Por otra parte, en un tiempo igual a cero la bobina posee un impedancia casi infinita, por lo que no permite el flujo de la corriente a través de ella y, a medida que pasa el tiempo, la corriente empieza a fluir, creándose entonces un campo magnético proporcional a la magnitud de la misma. Pasado un tiempo, la bobina actúa prácticamente como un conductor eléctrico, por lo que su impedancia tiende a cero.

Al estar el condensador y la bobina en paralelo, la energía almacenada por el campo eléctrico del condensador (en forma de cargas electrostáticas), es absorbida por la bobina, que la almacena en su campo magnético, pero a continuación es absorbida y almacenada por el condensador, para ser nuevamente absorbida por la bobina, y así sucesivamente. Esto crea un vaivén de la corriente entre el condensador y la bobina. Este vaivén constituye una oscilación electromagnética, en la cual el campo eléctrico y el magnético son perpendiculares entre sí, lo que significa que nunca existen los dos al mismo tiempo, ya que cuando está el campo eléctrico en el condensador no existe campo magnético en la bobina, y viceversa.

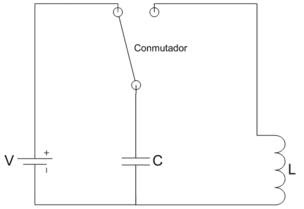

oscilador LC.

Frecuencia de la oscilación

La característica de este tipo de circuito, también conocido como circuito tanque LC, es que la velocidad con que fluye y regresa la corriente desde el condensador a la bobina o viceversa, se produce con una frecuencia (f) propia, denominada frecuencia de resonancia, que depende de los valores del condensador (C) y de la bobina (L), y viene dada por la siguiente fórmula:

donde:

f se mide en Hercios, C en Faradios y L en Henrios
