Oscilador Pierce y oscilador de cristal
Oscilador Pierce

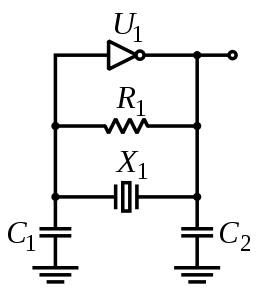

El oscilador Pierce es un oscilador en el cual el circuito resonante LC es reemplazado por un cristal de cuarzo, X en la figura.
El oscilador Pierce es un oscilador en el cual el circuito resonante LC es reemplazado por un cristal de cuarzo, X en la figura.
Oscilador Pierce
El modelo de un cristal de cuarzo puede describirse por un circuito equivalente, compuesto de la conexión en paralelo entre:
una inductancia L, a su vez en serie con una resistencia R y un condensador C1, y
un condensador C2
El cristal de cuarzo tiene un factor Q (factor de mérito o factor de calidad) sumamente elevado. Con él se pueden obtener frecuencias estables del orden de las partes por millón.Sus principales ventajas radican en su capacidad de trabajo en altas frecuencias y en mantener estable su frecuencia de trabajo.
Oscilador de cristal
Un oscilador de cristal es aquel oscilador que incluye en su realimentación un resonador piezoeléctrico.
Características
El oscilador de cristal se caracteriza por su estabilidad de frecuencia y pureza de fase, dada por el resonador.
La frecuencia es estable frente a variaciones de la tensión de alimentación. La dependencia con la temperatura depende del resonador, pero un valor típico para cristales de cuarzo es de 0' 005% del valor a 25 °C, en el margen de 0 a 70 °C.
Estos osciladores admiten un pequeño ajuste de frecuencia, con un condensador en serie con el resonador, que aproxima la frecuencia de este, de la resonancia serie a la paralela. Este ajuste se puede utilizar en los VCO para modular su salida.
Nanyoly Mendez
Electronica del estado solido
Seccion 1
